板式換熱器（Plate Type Heat Exchanger）是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

基本分類

一般情況下，主要根據結構來區分板式換熱器，也就是根據外形來區分，可分為四大類：

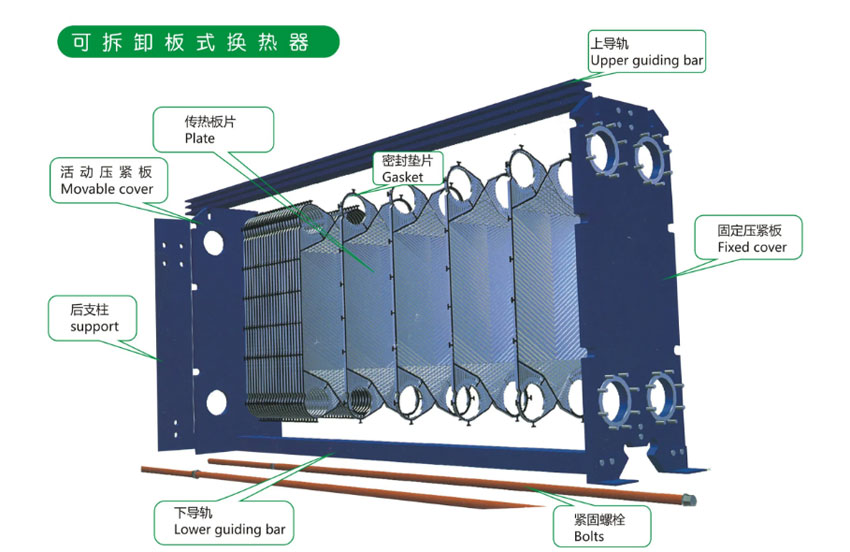

①可拆卸板式換熱器（又叫帶密封墊片的板式換熱器）

②焊接板式換熱器

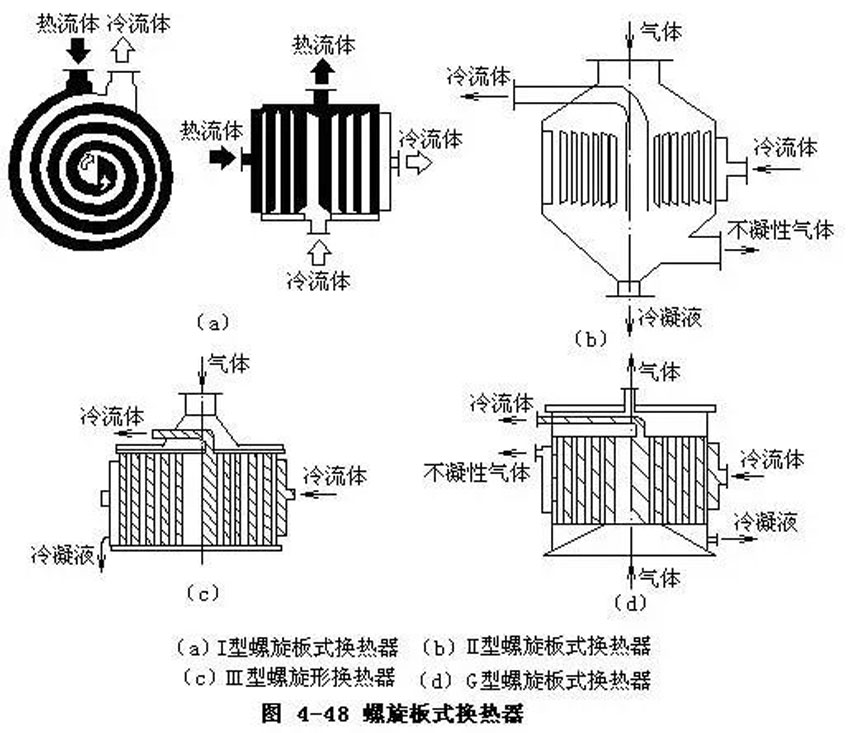

③螺旋板式換熱器

④板卷式換熱器（又叫蜂窩式換熱器）

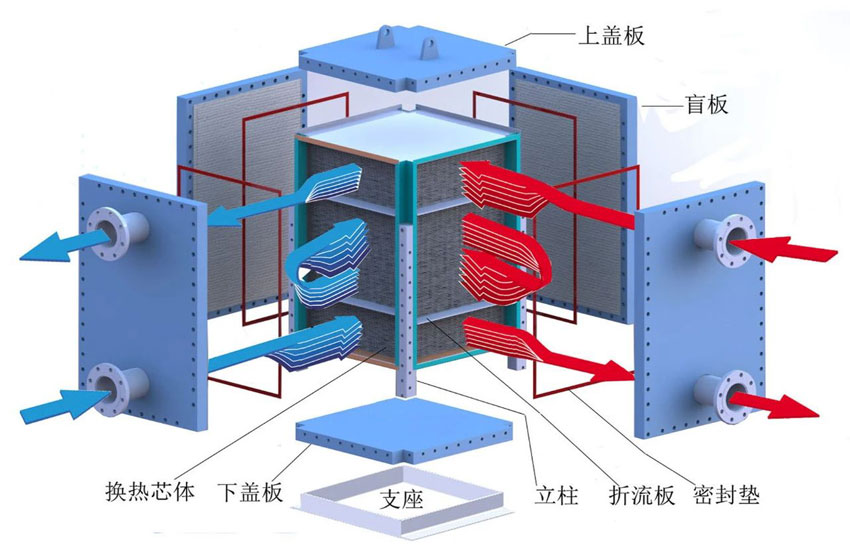

其中，焊接板式換熱器又分為：半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。

常用的其它分類：

1、根據單位空間內的換熱面積的多少，板式換熱器屬于緊湊式換熱器，主要是與管殼式換熱器進行比較，傳統的管殼式換熱器占地較大；

2、根據工藝用途，有不同的叫法：板式加熱器、板式冷卻器、板式冷凝器、板式預熱器；

3、根據流程組合，分為單程板式換熱器和多程板式換熱器；

4、根據兩種介質的流動方向，分為順流（并流）板式換熱器、逆流板式換熱器、交叉流（橫流）板式換熱器；

5、按照流道的間隙大小，分為常規間隙板式換熱器和寬間隙板式換熱器；

6、還可按照波紋對板式換熱器進行更詳細的區分；

7、按照是否是成套產品，可分為單機板式換熱器、板式換熱器機組。
